Правильный рентгеновский снимок. Рентгенограмма легких – норма и патология (на цифровом рентгеновском снимке). Как выглядят заболевания на рентгеновском снимке

Рентгенография является самым распространенным методом обследования легких. Она назначается гораздо чаще или КТ из-за своей небольшой стоимости. Суть этого метода заключается в рентгеновском излучении, которое проходит через тело человека и в различной степени отражается на пленке в зависимости от того, через какую ткань проходит.

Многие считают, что флюорография и рентгенография – это одно и то же. Принцип этих диагностических методов действительно один и тот же, но флюорография менее информативна, с ее помощью можно определить только значительные нарушения, при этом доза облучения во время рентгенографии меньше.

Рентген легких в отличие от редко назначается в профилактических целях. Обычно эта процедура рекомендуется при наличии характерных жалоб у пациента. Несмотря на то, что рентгенография более информативная, она и более дорогостоящая, поэтому для профилактической проверки здоровья до сих пор применяется флюорография.

Описание рентгеновских снимков занимает больше времени и включает целый ряд параметров. Расшифровкой снимков должен заниматься врач-рентгенолог. На руки пациенту выдается готовое заключение.

Рентгенография применяется как при постановке диагноза, так и при уже известном диагнозе для проверки эффективности лечение.

Показаниями к проведению процедуры являются:

1. Хронический кашель. При длительных и мучительных приступах кашля, которые длятся более месяца, рекомендуется сделать рентген.
2. Боль в легких. Любые болезненные ощущения в легких во время кашля или при движении, а также одышка требуют обязательного обследования.
3. Кровохарканье. Появление крови в мокроте – это тревожный симптом, который нельзя игнорировать. Кровохарканье может быть симптомом многих серьезных заболеваний, поэтому рекомендуется полное обследование.
4. Беспричинная потеря веса. В случае резкой потери веса рекомендуется сделать рентген легких, чтобы исключить онкологию.
5. Проверка состояния во время лечения. Рентген делают в обязательном порядке при пневмонии, туберкулезе легких, плеврите, раке легких. Рекомендуется проходить рентгенографию не чаще, чем раз в полгода, но в случае крайней необходимости возможно более частое проведение процедуры.

Доза облучения, которую получает человек во время процедуры, невелика и не наносит вреда здоровому организму. Но рентгеновское излучение негативно сказывается на активно делящихся клетках, поэтому эту процедуру не рекомендуется проводить детям и беременным женщинам.

К рентгеновскому излучению особенно чувствительны половые клетки. Чтобы избежать нарушений половой системы до наступления полового созревания профилактическая рентгенография не проводится. Эта процедура назначается только по жизненным показаниям.

Подготовка и процедура

Процедура рентгенографии проводится очень быстро и безболезненно. Подготовки никакой не требуется. Перед проведением процедуры не нужно придерживаться диеты или менять свой образ жизни.

Современное оборудование позволяет полноценно обследовать легкие при минимальных облучениях. Поэтому рекомендуется выбирать клиники с новым рентген-аппаратом. Формат снимков обычно универсальный, поэтому с полученным результатом потом можно будет обращаться в любую клинику. В указанное время пациент приходит к рентген-кабинету с направлением. Процедура занимает не более нескольких минут.

Пациент раздевается по пояс полностью и снимает все металлические украшения. На шее не должно быть никаких подвесок и цепочек. Длинные волосы необходимо собрать в пучок и поднять над линией шеи. Если оборудование современное, можно проходить процедуру в белье, но если оно не содержит металлических предметов и синтетики.

При необходимости процедуру можно проводить лежа или сидя.

На пациента надевают специальный фартук, если есть необходимость провести процедуру беременной женщине, фартуком закрывают живот и репродуктивные органы.

Если процедура обзорная (обследуются все легкие), то пациент встает прямо между лучевой трубкой и принимающим экраном. Врач просит пациента задержать дыхание на время действия аппарата. Это длится не более нескольких секунд, после чего пациент выдыхает и может одеваться.

Больше информации о рентгенографии можно узнать из видео:

Если процедура прицельная и обследуется определенный участок легкого, то пациент просят встать или сесть определенным образом (чтобы лучи проходили под определенным углом). В остальном прицельная рентгенография ничем не отличается от обзорной.

Результат выдается пациенту в течение часа. Соблюдение правил проведения процедуры важно, поскольку на достоверность результатов влияют многие факторы. Даже прядь волос, которая упала на спину и отразилась на снимке может привести к ошибочному результату. Также на результат влияет положение тела, выполнение рекомендаций врача. Если пациент вдохнул или пошевелился во время проведения процедуры, результат будет искажен.

Медицинский алгоритм чтения рентгенограммы

Чтение рентгеновских снимков – это сложный процесс. Он занимает некоторое время, поскольку описать нужно множество параметров.

При расшифровке обязательно учитывается качество снимка и теневая картина. Если на снимке картина нечеткая, пациента попросят сделать рентген еще раз через некоторое время.

Примерный алгоритм чтения рентгенограммы включает в себя следующие пункты:

1. Проекция снимка. Необходимо учитывать, в какой проекции был сделан снимок (боковая, задняя, передняя). Врач обязательно берет в расчет погрешности, которые допускаются в той или иной проекции.
2. Форма грудной клетки. Грудная клетка пациента может быть бочкообразной, воронкообразной или цилиндрической.
3. Объем легких. Оценивается общий объем легких. Он может быть пониженным, нормальным или повышенным.
4. Наличие очаговых или инфильтративных теней. На снимке кости отображаются белым цветом, ткань легких или образования – серым, а пустоты – черным. Если на сером поле есть темные пятна, это может указывать на воспаление или новообразование. При наличии такого пятна врач подробно описывает его размеры и локализацию.
5. Деформация легочного рисунка. В норме рисунок не деформирован, он имеет четкие края, что говорит о нормальном кровообращении в тканях легких.
6. Структура корней. Под этой фразой понимается описание легочных артерий. У здорового человека они имеют четкую структуру. Если же артерии расширены и на снимке в области корней есть затемнения, врач может заподозрить опухоль.
7. Структура костной ткани. Врач оценивает, деформированы ли ребра, есть ли трещины, переломы.
8. Диафрагма. Описывается структура диафрагмы, наличие изменений.

Если отклонения отсутствуют, после завершения чтения врач пишет в заключении «легкие без видимой патологии».

Расшифровка снимка – это сложная процедура. Даже опытный врач допускает, что при расшифровке можно допустить ошибку, поэтому при подозрении на серьезное заболевание (туберкулез, онкология) часто рекомендуется провести дополнительное обследование и уточнить диагноз.

Описание патологий на снимке

Любые патологии, обнаруженные на рентгенограмме, врач очень подробно описывает. Если есть подозрения, назначается или для подтверждения диагноза.

У здорового человека рисунок легких четкий без лишних затемнений. С помощью рентгена можно обнаружить следующие патологии:

• Плеврит. При плеврите воспаляется серозная оболочка, которая окружает легкие. Он сопровождается характерными симптомами: увеличение грудной клетки, боль, повышение температуры тела, кашель. Часто плеврит сопровождается скоплением жидкости, поэтому на рентгеновском снимке он выглядит как оттягивание вперед трахеи.
• Онкология. Злокачественная опухоль выглядит на снимке как затемнение на ткани легких. Обычно это затемнение имеет четкие контуры. В некоторых случаях это могут быть увеличенные лимфоузлы, поэтому рекомендуется дополнительное обследование ( или МРТ).
• Туберкулез. При туберкулезе наблюдается сильный воспалительный процесс легочной ткани. На рентгенограмме он выглядит как несколько округлых очаговых теней. Как правило это увеличенные лимфоузлы. Также при туберкулезе легочный рисунок в верхней части усилен.
• Пневмония. Воспаление легких на рентгенограмме выявляется как инфильтративные затемнения и уменьшение прозрачности легочных полей. Как правило, врач диагностирует пневмонию безошибочно.
• Застойная недостаточность. При застойных явлениях легочный рисунок будет нечетким, а также на рентгенограмме можно заметить, что размеры сердца увеличены. Это сердечное заболевание, но оно отражается и на работе легких, появляется кашель, одышка, удушье в положение лежа, увеличение массы тела и появление отеков.
• Саркоидоз. Это заболевание, при котором поражаются многие органы. В тканях появляются гранулемы, которые нарушают их функционирование. При саркоидозе наблюдается деформация корней на снимке, а также округлые четкие затемнения.

Стоит помнить, что небольшие кисты или опухоли на рентгене могут не отображаться, закрываться ребрами или сердцем. Если тревожные симптомы продолжают беспокоить, через некоторое время нужно повторить процедуру или пройти МРТ.

Анализ легочных полей на рентгенограмме

Под легочными полями понимаются те участки снимка, на которые проецировалась легочная ткань. Легочные поля располагаются по обе стороны от тени средостения.

Анализ легочных полей имеет несколько особенностей:

1. Правое и левое легочное поле имеют разный размер. Правое, как правило, шире, но короче левого, а левое более узкое и вытянутое. Это считается нормой.
2. Срединная тень не должна находиться точно в центре полей. Сердце слегка смещает ее, поэтому у здорового человека тень немного расширена с левой стороны. Это также не указывает на патологию.
3. Чтобы было проще анализировать картинку легочных полей, ее делят на 3 части: внутреннюю среднюю и наружную. Каждая зона описывается отдельно.
4. Оценивается прозрачность полей. Она зависит от того, насколько легкие наполняются воздухом и насколько полноценно легочная ткань напитывается кислородом. При нарушении кровообращения прозрачность полей будет изменена.
5. У женщин описание легочных полей может быть изменено из-за мягких тканей молочных желез. Это учитывается при расшифровке снимка.
6. При оценке легочного рисунка во внимание принимаются индивидуальные особенности организма. Это длительный и сложный процесс, провести грамотно его может только опытный специалист. Легочная артерия в каждой зоне легочных полей имеет различное направление. Также учитываются венозная и капиллярная сети.
7. Плевра на снимке отображаться не должна. Она слишком тонкая. Если же она видна, значит ее стенки утолщены, что говорит о воспалении или опухоли. В некоторых случаях плевра отображается при боковых снимках.
8. Артерии ветвятся в каждом легком по-разному. Поэтому оценивается каждый сегмент легочного поля. В правом легком их 10, в левом – 9.

Стоит помнить, что отсутствие пятен и затемнений на снимке не гарантирует отсутствие патологий. Если сохраняются тревожные признаки, нужно обратиться к врачу за дальнейшим обследованием.

Основная диагностическая методика, позволяющая выявить лёгочную патологию - рентгенография. Правильная расшифровка помогает не только выявить патологию, но и предположить основной этиологический фактор, вызвавший развитие патологических изменений. Диагностика контролирует динамику процесса, эффективность проведённых терапевтических мероприятий.

Как правильно расшифровать рентген лёгких

Рентген здоровых легких

В методике выполнения снимка важно избегать ситуаций, когда возможно искажение результата:

Протокол описания рентгенограммы

Расшифровать рентген лёгких и увидеть грубую патологию может любой терапевт, но подробное заключение предоставляет врач-рентгенолог, опираясь на специальный протокол. Для удобства в протоколе выделен специальный алгоритм анализа, включающий следующие пункты:

Описание снимка при онкологии

Рак при рентгенографии или рентгеноскопии выглядит как «плюс-ткань» - выраженное затемнение участка лёгочного поля. Контуры нечёткие, размытые, так как рак растёт во все стороны и затрагивает здоровые ткани. Наличие округлых теней может свидетельствовать об отсеве метастазов.

При второй стадии поражаются локальные лимфатические узлы, что выглядит как нарушение структурности корня лёгких. Лимфоидная ткань увеличивается в размерах, формируются метастазы.

Тяжёлые стадии онкологической патологии сопровождаются усилением лёгочного рисунка, так как опухоль требует интенсивного кровоснабжения и питания, из-за чего активно растёт, это может привести к формированию признаков гипертензии. Часто наблюдаются признаки плеврита: появление контура плевры (она склерозирована под воздействием длительного воспаления), в синусах определяется уровень жидкости - патологический транссудат.

Онкология подтверждается при наличии симптомов заболевания: быстрая потеря массы тела, признаки кахексии, интоксикационный синдром (повышение температуры тела, вялость, слабость, утомляемость, сонливость, апатия). Часто заболевание встречается у курильщиков.

Особенности при анализе лёгочных полей

Для удобства описания локализации патологических теней на полях, их принято делить на сегменты. На описании рентгенограммы врач указывает порядковый номер сегмента и точные размеры образования.

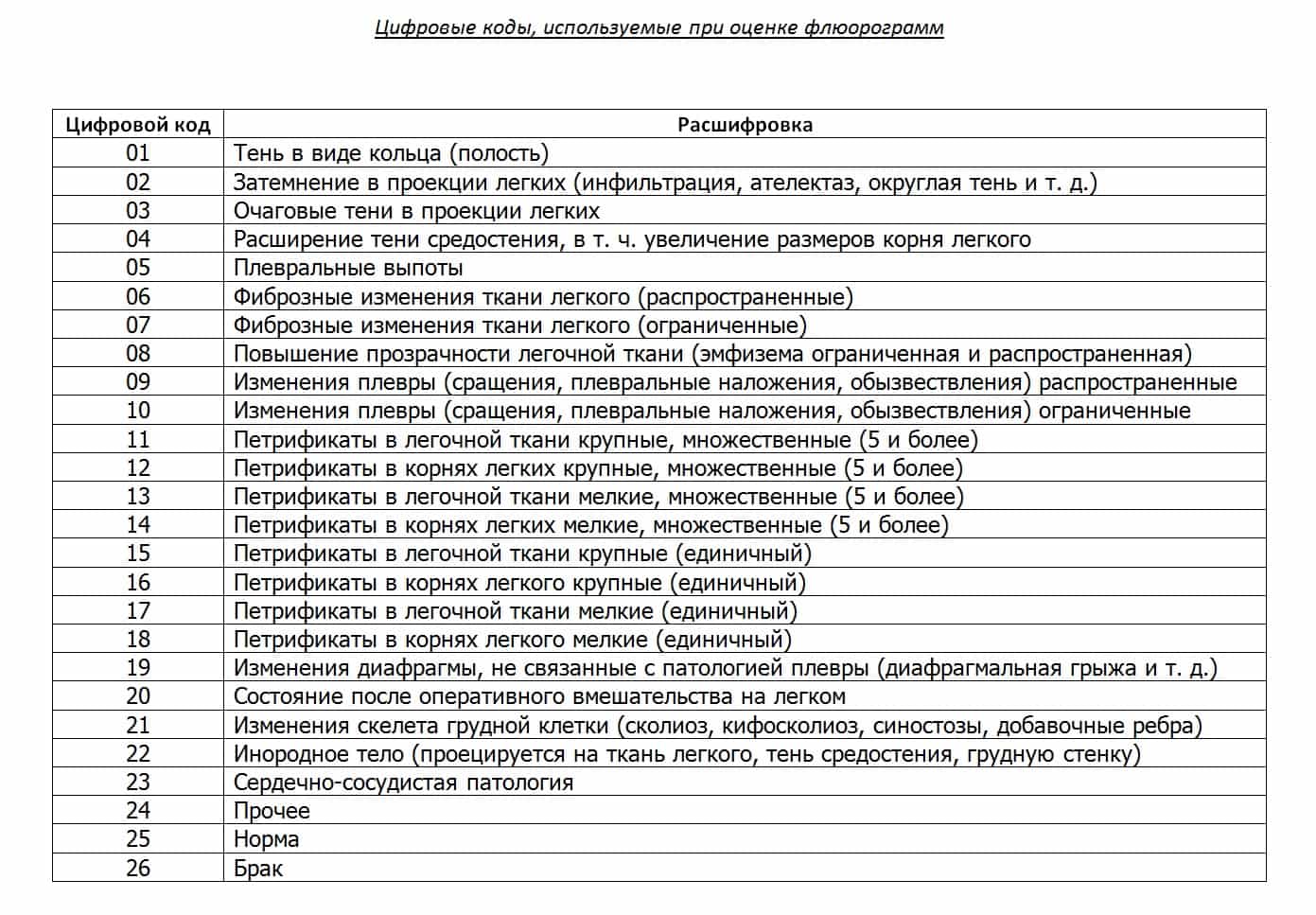

Цифровой код

В правом лёгком принято выделять 10 сегментов, в левом, так как его поле меньше за счёт перекрытия сердечной тенью - 9. Принцип деления на сегменты основан на исследовании разветвления крупных бронхов. Один сегмент образован одним крупным бронхом.

Что можно увидеть на снимке курильщика

Хроническая обструктивная болезнь лёгких - основная патология, которая встречается у курильщиков. На снимке ХОБЛ выглядит как обструктивный бронхит: , особенно в нижних отделах, компенсаторно встречаются просветления - признаки эмфиземы.

При этом расширяются межрёберные промежутки, диафрагма опускается, купола сглаживаются, рёберно-диафрагмальный угол из острого превращается в прямой. Клинически, при увеличении объёма ткани, наблюдаются признаки гипоксии и недостаточности вентиляции. Ткань лёгкого теряет свою функцию.

Воспаление или туберкулёз на рентгене

Воспалительные заболевания часто дифференцируют с туберкулёзом лёгких. Туберкулома чаще локализуется на верхушках лёгочных полей. Тень округлая, часто с просветлением в центре - очаг деструкции. Наблюдается расширение корней лёгких.

Пневмония или воспаление хорошо визуализируется на рентгене и выглядит как инфильтративная тень на фоне усиления лёгочного рисунка, вокруг очага часто бывают просветления - локальная компенсаторная эмфизема.

Рентгенологическая диагностика - «золотой стандарт» в диагностике заболеваний органов дыхания. Благодаря воздушности ткани лёгких рентгенография хорошо визуализирует воспалительные изменения, обструкцию бронхов и разрастание патологического субстрата онкологии или туберкуломы. Простота и дешевизна методики позволяет использовать её для контроля динамики в течение терапии.

Видео

Для диагностики различных заболеваний легких, костей и других органов и тканей человеческого организма в медицине на протяжении 120 лет используется рентгенография (или рентген) – это простая и безошибочная методика, позволившая спасти огромное количество жизней благодаря точности постановки диагноза и безопасности проведения процедуры.

Х-лучи, открытые немецким физиком Вильгельмом Рентгеном, почти беспрепятственно проходят через мягкие ткани. Костные структуры организма их не пропускают, в результате чего на рентгеновских снимках образуются тени разной интенсивности, точно отображающие состояние костей и внутренних органов.

Рентгенография – это одна из самых исследованных и проверенных в клинической практике техник диагностики, влияние которой на организм человека прекрасно изучено за более чем вековое применение в медицине. В России (в Петербурге и Киеве) благодаря этой методике уже в 1896 году, через год после открытия Х-лучей, были успешно проведены операции с использованием рентгеновских снимков на фотопластинах.

Несмотря на то, что современное рентгеновское оборудование постоянно совершенствуется и представляет собой высокоточные медицинские приборы, позволяющие проводить детальную диагностику, принцип получения снимка остался неизменным. Ткани человеческого организма, обладающие разной плотностью, пропускают невидимые Х-лучи с различной степенью интенсивности: мягкие здоровые структуры их практически не задерживают, а кости – поглощают. Итоговые снимки выглядят, как совокупность теневых изображений. Рентгеновский снимок является негативом, на котором белым цветом обозначены костные структуры, серым – мягкие, а черным – воздушные прослойки. Наличие патологических изменений во внутренних органах, например, в легких, отображается в виде более светлого места на легочной плевре или в сегментах самого легкого. Описание сделанной рентгенограммы является основанием, по которому врачи могут судить о состоянии тех или иных объектов исследования.

Если в XX веке аппаратура позволяла проводить, в основном, только исследование грудной клетки и конечностей, то современная рентгеноскопия применяется для высокоточной диагностики различных органов с помощью широкого модельного ряда рентгеновского оборудования.

Виды и проекции рентгенографии

Для проведения профилактических исследований и глубокой диагностики в медицине используются различные виды рентгенографии. Рентгеновские методики классифицируются:

• по форме:
  • обзорная, позволяющая целиком охватывать различные области тела;
  • прицельная, которую обычно проводят при глубокой диагностике определенного участка того или иного органа при помощи специальной насадки на рентгеновском аппарате;
  • послойная, при проведении которой выполняются параллельные срезы исследуемой зоны.
• по типу используемого оборудования:
  • традиционная пленочная;
  • цифровая, предоставляющая возможность записывать полученное изображение на съемные носители;
  • трехмерная. Сюда относятся компьютерная, мультиспиральная и другие виды томографии;
  • флюорографическая, позволяющая проводить безопасное профилактическое обследование легких;
• специальные:
  • маммографическая, для обследования молочной железы у женщин;
  • гистеросальпингографическая, применяемая для обследования матки и маточных труб;
  • денситометрическая, для диагностики остеопороза и другие.

Перечисление разнообразных методик показывает, какой востребованной и незаменимой в диагностике бывает рентгенология. Современные медики могут использовать различные формы исследований для выявления патологий в большинстве органов и жизненно важных систем человеческого тела.

Для чего делают рентген

Х-лучи в современной медицине применяются для профилактических осмотров и направленной диагностики. Без такого обследования не обойтись при:

• переломах костей;
• повреждении внутренних органов в результате внешнего травмирования;
• диагностике рака молочной железы и ряда других онкологических заболеваний;
• исследовании легких и других органов грудной клетки;
• лечении и протезировании зубов;
• глубоком изучении структур головного мозга;
• сканировании участков сосудов с подозрением на аневризму и так далее.

Методику проведения рентгенологического исследования выбирает врач в зависимости от наличия к ней показаний и противопоказаний у пациента. По сравнению с некоторыми современными методиками получения объемных изображений традиционный рентген является наиболее безопасным. Но и он не показан определенным категориям пациентов.

Противопоказания

Несмотря на безопасность диагностики, пациенты испытывают на себе действие ионизирующего излучения, которое отрицательно сказывается на костном мозге, эритроцитах, эпителии, репродуктивных органах и сетчатке глаза. Абсолютными противопоказаниями для проведения рентгена являются:

• беременность;
• возраст ребенка до 14 лет;
• тяжелое состояние больного;
• активная форма туберкулеза;
• пневмоторакс или кровотечение;
• болезни щитовидной железы.

Детям и беременным женщинам такое обследование назначается только в крайних случаях, когда угроза для жизни – больше, чем потенциальный вред от процедуры. По возможности стараются прибегнуть к альтернативным методикам. Так, если врачу нужно диагностировать опухоль у беременной, то вместо рентгена используется УЗИ.

Что нужно для рентгена в качестве подготовки

Для обследования состояния позвоночника, желудка или челюстных костей специальная подготовка не нужна. Пациенту необходимо снять с себя одежду и металлические предметы перед прохождением такого обследования. Отсутствие посторонних предметов на теле обеспечивает точность рентгеновского снимка.

Подготовка требуется только при использовании контрастного вещества, которое вводится для проведения рентгена тех или иных органов с целью повышения визуализации результатов. Инъекцию контрастирующего препарата делают за некоторое время до выполнения процедуры или непосредственно в процессе.

Как делают рентген

Все рентгеновские снимки делаются в специально оборудованных кабинетах, где имеются защитные экраны, предотвращающие попадание излучения на непросвечиваемые органы тела. Исследование не занимает много времени. В зависимости от того, по какой методике делается процедура, рентгенография выполняется в разных положениях. Пациент может стоять, лежать или сидеть.

Можно ли пройти на дому

Надлежащие условия съемки рентгеновским аппаратом той или иной модификации создаются в специально оборудованных кабинетах, где имеется защита от ионизирующих лучей. Такая аппаратура обладает большими габаритами и используется только в стационарных условиях, что позволяет добиваться максимальной безопасности процедуры.

Для проведения профилактических обследований большого количества людей на территориях, отдаленных от больших клиник, могут использоваться мобильные флюорографические кабинеты, которые полностью повторяют обстановку стационарных медицинских помещений.

Сколько раз можно делать рентген

Просвечивание тканей и органов проводится столько раз, сколько допускает та или иная методика диагностики. Наиболее безопасными считаются флюорография и рентген. Врач может направить пациента несколько раз на такое обследование в зависимости от полученных ранее результатов и поставленных целей. Объемные снимки делают по показаниям.

При назначении рентгенографии важно не превышать максимально разрешенную суммарную дозу радиации за год, равную 150 мЗв. Для информации: облучение при выполнении рентген-снимка грудной клетки в одной проекции составляет 0,15-0,4 мЗв.

Где можно сделать рентгеновский снимок, и его средняя стоимость

Рентгенограмму можно сделать практически в любом медицинском учреждении: в государственных поликлиниках, стационарах, частных центрах. Стоимость такого обследования зависит от исследуемой зоны и количества выполненных снимков. В рамках обязательного медицинского страхования или по выделенным квотам в государственных больницах просвечивание органов по направлению врача можно сделать бесплатно. В частных медицинских учреждениях такую услугу нужно будет оплатить. Цена начинается от 1500 рублей и в разных частных медцентрах может варьироваться.

Что показывает рентген

Что показывает выполненная рентгенография? На сделанном снимке или на экране монитора видно состояние определенного органа. Разнообразие темных и светлых оттенков на полученном негативе позволяет врачам судить о наличии или отсутствии тех или иных патологических изменений в определенном отделе исследуемого органа.

Расшифровка результатов

Читать рентгеновские снимки может только квалифицированный врач, имеющий длительную клиническую практику и разбирающийся в особенностях различных патологических изменений в тех или иных органах тела. На основе увиденного на снимке доктор делает описание полученной рентгенограммы в карте больного. При отсутствии нетипичных светлых пятен или затемнений на мягких тканях, трещин и переломов на костях медик фиксирует здоровое состояние того или иного органа. Точно расшифровать рентгеновский снимок может только опытный врач, прекрасно знающий рентгеноанатомию человека и симптомы заболевания того органа, снимок которого делается.

На что указывают воспалительные очаги на снимке

При просвечивании мягких тканей, суставов или костей при наличии патологических изменений в них появляются характерные для того или иного заболевания симптомы. Пораженный воспалением участок иначе поглощает рентгеновское излучение, чем здоровые ткани. Как правило, такая зона содержит выраженные очаги затемнений. Опытный доктор сразу определяет тип заболевания по полученному изображению на снимке.

Как выглядят заболевания на рентгеновском снимке

При переносе изображения на пленку места с патологическими изменениями выделяются на фоне здоровой ткани. При просвечивании поврежденных костей отчетливо видны места деформаций и смещений, что позволяет травматологу поставить точный прогноз и назначить правильное лечение. Если выявлены тени на легких, это может свидетельствовать о пневмонии, туберкулезе или раке. Квалифицированный специалист должен дифференцировать выявленные отклонения. А вот области просветления в этом органе зачастую свидетельствуют о плеврите. Специфические симптомы характерны для каждого вида патологии. Чтобы поставить правильный диагноз, необходимо в совершенстве владеть рентгеноанатомией человеческого тела.

Преимущества методики, и в чем негативное влияние рентгена на организм

Полученные в результате просвечивания Х-лучами рентгеновские снимки дают точное понимание состояния исследуемого органа и позволяют врачам поставить точный диагноз. Минимальная продолжительность такого обследования и современное оборудование существенно снижают возможность получения опасной для здоровья человека дозы ионизирующего облучения. Пары минут достаточно для детальной визуализации органа. За это время, при отсутствии противопоказаний у пациента, невозможно нанести непоправимый вред организму.

Как минимизировать последствия облучения

Все формы диагностики заболеваний с применением рентгеновских лучей проводятся только по медицинским показаниям. Наиболее безопасной считается флюорография, которую рекомендуется проходить ежегодно с целью раннего выявления и профилактики туберкулеза и рака легких. Все остальные процедуры назначаются с учетом интенсивности рентген-излучения, при этом информация о полученной дозе заносится в карту больного. Специалист всегда учитывает данный показатель при подборе диагностических методик, что позволяет не превышать норму.

Можно ли делать рентген детям

Согласно с международными и отечественными нормативами, любые исследования, основанные на воздействии ионизирующего излучения, разрешается проводить лицам, достигшим 14 лет. В качестве исключения врач может назначить ребенку рентгенографию только при подозрении у него на опасные болезни легких с согласия родителей. Такое обследование необходимо в острых ситуациях, требующих проведения быстрой и точной диагностики. Перед этим специалист всегда соотносит риски от процедуры и угрозу жизни ребенка в случае ее непроведения.

Возможен ли рентген при беременности

Такое обследование обычно не назначают в период вынашивания плода, особенно в первом триместре. Если оно необходимо настолько, что отсутствие своевременной диагностики угрожает здоровью и жизни будущей мамы, то в ходе его используется свинцовый фартук для защиты внутренних органов от Х-лучей. На фоне других аналогичных методов рентген – самый безопасный, но и его врачи предпочитают в большинстве случаев не проводить во время беременности, оберегая плод от пагубных ионизирующих воздействий.

Альтернатива рентгену

120-летняя практика использования рентгена и аналогичных методик (флюорографии, компьютерной, мультиспиральной, позитронно-эмиссионной томографии и прочих) показала, что на сегодняшний день не существует более точного способа диагностики ряда патологий. С помощью рентген-исследования можно быстро определить заболевания легких, травмы костей, выявить дивертикулы у возрастных пациентов, сделать качественную ретроградную уретрографию, своевременно обнаружить онкологию на начальной стадии развития и многое другое.

Альтернатива такой диагностике в виде УЗИ может назначаться только беременным женщинам или пациентам с противопоказаниями к проведению рентгена.

Поддержание себя в форме является частью повседневной жизни современного человека. Бег или пилатес, каратэ или силовые тренировки – каждый выбирает тот вид занятий, который подходит именно ему. К сожалению, спорт иногда бывает небезопасным, возникают травмы, но любой тренер сможет подтвердить – бояться их не стоит. Благодаря современным методам диагностики можно обнаружить практически любую «неполадку» в человеческом организме и начать своевременное лечение. Одним из самых эффективных способов диагностики является рентгенология. На основании анализа рентген-снимка врач быстро и с высокой степенью точности обнаружит проблему.

Рентген-снимок: что показывает и как он выглядит?

Прошло более ста лет со времени открытия икс-лучей, но рентгенодиагностика до сих пор остается не только удобным и актуальным, но иногда и единственно возможным методом постановки диагноза. Благодаря данному исследованию можно диагностировать переломы костей (рентген при переломах делается в прямой и боковой проекциях). На рентгенограмме также хорошо видна патология суставов: артриты, артрозы, вывихи. Для того чтобы диагностировать туберкулез, иногда достаточно флюорографии, однако в том случае, если у врача возникнут сомнения при прочтении снимка, он может назначить дополнительное рентген-обследование. С помощью рентгена диагностируют также такие заболевания, как пневмония, кишечная непроходимость (исследование кишечника проводится с контрастом, пациенту приходится выпить взвесь сульфата бария), новообразования (как злокачественные, так и доброкачественные), аневризмы, патологии позвоночника и некоторые болезни сердца. Также благодаря этому исследованию можно определить наличие инородного тела в дыхательных путях или желудке.

Что же представляет собой рентгеновский снимок? Наверное, каждый из нас хоть раз в жизни его видел – это черно белое изображение внутренних структур организма, напоминающее обычный негатив. Светлые участки снимка характерны для более плотных частей нашего тела, а темные – для мягких органов и полых структур, например, легких. По характеру просветлений и затемнений врач и ставит диагноз.

Ранее снимки проецировались лишь на специальную светочувствительную пленку, но с развитием цифровой рентгенографии появилась возможность получения изображений в цифровом формате. Именно поэтому в последнее время, это в первую очередь касается частных клиник, пациент все чаще получает на руки не пленочный снимок, а диск или флеш-карту с результатами исследования.

Как проводится процедура рентгеноскопии?

Рентген является не только безболезненной, но и, в отличие от бытующего мнения, безопасной процедурой. Доза облучения, которую получает человек во время рентгеноскопии, очень мала и совершенно безвредна.

Как правило, подготовка к рентгенографии не требуется – достаточно лишь следовать указаниям врача: надеть защитный фартук, закрывающий репродуктивные органы, и не двигаться в то время, пока рентген-аппарат делает снимок. Однако в некоторых случаях подготовка все-таки нужна: например, когда пациенту необходимо сделать рентген грудного отдела, позвоночника или ЖКТ. Для того чтобы снимки получились наиболее четкими, за три дня до даты обследования человека попросят соблюдать специальную диету: исключить из рациона такие продукты, как молоко, черный хлеб, свежая капуста, картофель, бобы и другие продукты, которые могут спровоцировать метеоризм. Рентген позвоночника проводится только натощак, и последний прием пищи может быть не позднее семи часов вечера накануне процедуры.

Как делают рентген-снимок?

Во время исследования сквозь тело человека проходит ионизирующее излучение. Мягкие ткани пропускают лучи, а плотные – задерживают. Прошедшие сквозь тело пациента лучи фиксируются детектором. При использовании аналоговых аппаратов в роли детектора выступают флуоресцентный экран или пленка, на которые изображение проецируется напрямую. Экран также может играть роль своеобразного усилителя полученных сигналов. После преобразования излучения с помощью специальной оптической системы в изображение, последнее может быть записано телевизионной камерой и показано на мониторе (непрямой аналоговый метод). В случае же цифрового оборудования данные фиксируются приемником и сразу же переводятся в двоичный код, выводясь на экран компьютера. Цифровой снимок можно записать на магнитном носителе, диске или же вывести изображение на пленку.

В результате всех этих манипуляций получается плоскостное черно-белое изображение анатомических структур. На основании теней и светлых участков на снимке врач «читает» его и затем делает вывод о состоянии тех или иных внутренних органов.

Наиболее современным и безопасным на сегодняшний день методом является цифровая флюорография – во время ее проведения пациент получает дозу облучения в сто раз меньшую, чем во время рентгенографии. Доза облучения составит всего 0,015 мЗв, при норме профилактической дозы в 1 мЗв. Однако разрешающая способность такого флюорографа все же уступает цифровой рентгенографии: на рентгенограмме легких врач сможет увидеть тени размером в 2 мм, тогда как флюорографическое исследование покажет лишь тени не менее 5 мм.

Как правильно делать рентген и от чего зависит четкость снимка?

Четкость рентген-снимка зависит от нескольких факторов. К ним относится и оборудование, на котором проводится процедура, и правильность проведения самого обследования. Так, например, если в процессе снимка пациент не будет неподвижен, контуры внутренних органов окажутся размытыми и врач не сможет качественно прочесть снимок.

Если врач посчитает, что одного снимка недостаточно для постановки точного диагноза, он может назначить пациенту дополнительные рентген-обследования: сделать снимок нужного органа в нескольких проекциях: задне-передней, передне-задней, боковой или прицельной.

Так, например, во время проведения задне-передней проекции грудного отдела или позвоночника пациент стоит, его подбородок зафиксирован, а дыхание задерживается во время снимка. Передне-задняя проекция делается в положении лежа и на глубоком вдохе.

Боковая проекция нередко назначается врачом при подозрении на заболевания легкого. Делается она следующим образом: пациента просят лечь, руки завести за голову. Его левый или правый бок фиксируют, дыхание задерживается, а затем делается глубокий вдох. Также боковая проекция часто используется в определении спортивных травм: например, при растяжении связок, повреждении суставов. Во время процедуры человеку нужно будет перенести вес на больную ногу.

Это интересно
В начале 20-го века возник новый тренд: мода на рентген. Каждый уважающий себя модник просто обязан был иметь дома снимок собственных костей – руки, ноги, черепа. В крупных городах массово открывались так называемые ателье, где каждый мог сделать снимок любой части своего тела. Так как о вреде икс-лучей тогда было неизвестно, в ателье приходили даже беременные женщины – «сфотографировать» еще не родившегося ребенка. Снимки были дороги, и тем, у кого не хватало денег, предоставлялась возможность просто «посветиться» перед экраном – кстати, так мир узнал о деформациях ребер, вызываемых ношением корсета.

Оценка рентгеновского изображения

При расшифровке рентгеновского изображения врач учитывает тот факт, что оно формируется расходящимся пучком икс-лучей, поэтому размеры структур на снимке могут не соответствовать действительным. Диагност анализирует весь спектр затемнений, просветлений и другие рентгенологические симптомы, прежде чем выдать пациенту заключение.

На первом этапе расшифровки снимка оценивается его качество: фокусировка, контрастность и четкость изображения. Затем врач анализирует теневую картину органов пациента. Отвечает за расшифровку снимка врач, направивший пациента на рентген-обследование.

В качестве образца расшифровки рентгенограммы приведем пример оценки снимка легких человека. Анализируются следующие критерии:

• Несимметричное положение тела, которое оценивается по расположению грудинно-ключичных сочленений.
• Дополнительные тени на снимке.
• Жесткость или мягкость изображения.
• Сопутствующие заболевания, которые могут повлиять на снимок.
• Полнота охвата легких на снимке.
• Правильное положение лопаток на снимке – наружу, иначе изображение может быть прочитано неверно.
• Четкость изображений передних отрезков ребер. Если изображения нечеткие – значит, пациент дышал или двигался во время снимка, и рентген придется сделать повторно.
• Уровень контрастности. Он определяется наличием оттенков черного и белого. Врач сравнивает участки затемнения и просветления – светлые участки дают легочные поля, темные – анатомические структуры.

Качество оценки снимков зависит в первую очередь от профессионализма врача, который его делает. Немаловажным фактором при анализе и вынесении последующего заключения является освещенность, при которой читается снимок: недостаточное освещение или слишком яркий свет мешают врачу дать правильную оценку снимка.

Выдача результатов исследования пациенту

Сроки выдачи рентген-снимков не регламентированы. Каждая клиника, государственная или частная, устанавливает их индивидуально. Но, как правило, они бывают готовы в тот же день. Пациент получает на руки изображения и протокол рентген-исследования – заключение, сделанное врачом. В протоколе врачи стараются не употреблять узкоспециальные термины, такие как «просветление», «затемнение», «суперпозиция структур» и другие. Протокол заверяется личной подписью, а в некоторых клиниках – печатью врача, и является юридическим документом.

Несмотря на то, что прочесть рентген-снимок может только врач, многие пациенты пытаются сделать это самостоятельно – по мотивам увиденных в Интернете описаний рентгенограмм. Это неправильно, так как каждый снимок индивидуален, и, кроме того, постановка самостоятельного диагноза оказывается неверной практически в ста процентах случаев. Доверьтесь в этом вопросе врачу!

Где можно сделать рентгеновский снимок?

Качественную рентгенограмму или флюорографию можно сделать практически в любой современной клинике – как государственной, так и частной. Перед тем, как посетить лечебное учреждение, обратите внимание на уровень и новизну оборудования – от них зависит не только результат рентген-обследования, но и доза лучевой нагрузки, которую вы получите во время рентгена.

Рекомендуем обратить внимание на независимую лабораторию , работающую в России с 1995 года. Филиалы лаборатории представлены во многих крупных российских городах, а также на Украине, в Белоруссии и Казахстане. Все отделения оснащены по последнему слову техники. Благодаря новейшему оборудованию и высокой квалификации врачей, рентген-обследования всех органов проводятся в клиниках «ИНВИТРО» быстро и качественно.

Вторник, 10.04.2018

Мнение редакции

Лу­че­вая на­груз­ка, ко­то­рую по­лу­ча­ет па­ци­ент во вре­мя про­хож­де­ния про­це­ду­ры рент­ген-об­сле­до­ва­ния, на­пря­мую за­ви­сит от ка­чест­ва обо­ру­до­ва­ния в кли­ни­ке. Так, на­при­мер, в Ев­ро­пе до­за об­лу­че­ния для од­но­го че­ло­ве­ка при об­сле­до­ва­нии лег­ких в те­че­ние го­да не пре­вы­ша­ет 0,6 мЗв. В Рос­сии эта циф­ра вы­ше – 1,5 мЗв. Что­бы обез­опа­сить се­бя, вра­чи ре­ко­мен­ду­ют про­во­дить об­сле­до­ва­ния в кли­ни­ках с со­вре­мен­ным обо­ру­до­ва­ни­ем.

Рентгеновские лучи относятся к особому виду электромагнитных колебаний, которые создаются в трубке рентгеновского аппарата, во время внезапной остановки электронов. Рентген - это знакомая многим процедура, но некоторые хотят знать о ней больше. Что такое рентген? Как делают рентген?

Свойства рентгена

В медицинской практике нашли применение такие свойства рентгена:

• Огромная проникающая способность. Рентгеновские лучи успешно проходят сквозь различные ткани человеческого организма.
• Рентген вызывает светоотражение отдельных химических элементов. Это свойство лежит в основе рентгеноскопии.
• Фотохимическое воздействие ионизирующих лучей позволяет создавать информативные, с диагностической точки зрения, снимки.
• Рентгеновское излучение обладает ионизирующим эффектом.

Во время рентгеновского сканирования различные органы, ткани и структуры выступают целевыми объектами для рентгеновских лучей. За время незначительной радиоактивной нагрузки может нарушаться обмен веществ, а при длительном воздействии радиации может возникнуть острая или хроническая лучевая болезнь.

Рентген-аппарат

Рентгеновские аппараты – это устройства, которые применяются не только в диагностических и лечебных целях в медицине, но и в различных областях промышленности (дефектоскопы), а также в других сферах жизни человека.

Устройство рентгеновского аппарата:

• трубки-излучатели (лампа) - одна или несколько штук;
• питающее устройство, которое питает аппарат электроэнергией, и регулирует параметры радиации;
• штативы, которые облегчают управление устройством;
• преобразователи рентгеновского излучения в видимое изображение.

Рентгеновские аппараты делятся на несколько групп в зависимости от того, как они устроены и где используются:

• стационарные – ими, как правило, оборудованы кабинеты в рентгенологических отделениях и поликлиниках;
• мобильные – предназначены для использования в отделениях хирургии и травматологии, в палатах интенсивной терапии и амбулаторно;
• переносные, дентальные (используются стоматологами).

При прохождении сквозь человеческое тело рентгеновские лучи проецируются на пленке. Однако угол отражения волн может быть различным и это сказывается на качестве изображения. На снимках лучше всего видны кости – ярко-белого цвета. Это связано с тем, что кальций больше всего поглощает рентгеновские лучи.

Виды диагностики

В медицинской практике рентгеновские лучи нашли применение в таких диагностических методах:

• Рентгеноскопия – это метод исследования, в ходе которого в прошлом обследуемые органы проецировалось на экран, покрытый флуоресцентным соединением. В процессе можно было исследовать орган под разными углами в динамике. А благодаря современной цифровой обработке сразу же получают готовое видеоизображение на мониторе или выводят его на бумагу.
• Рентгенография – это основной вид исследования. На руки пациенту выдается пленка с фиксированным снимком обследуемого органа или части тела.
• Рентгенография и рентгеноскопия с контрастом. Такой вид диагностики незаменим при исследовании полых органов и мягких тканей.
• Флюорография – это обследование с малоформатными рентгеновскими снимками, которые позволяют использовать его массово во время профилактических осмотров легких.
• Компьютерная томография (КТ) – диагностический метод, который позволяет подробно изучить человеческий организм за счет сочетания рентгена и цифровой обработки. Происходит компьютерная реконструкция послойных рентгенологических снимков. Из всех методов лучевой диагностики – этот наиболее информативный.

Рентгеновские лучи применяют не только для диагностики, но и для терапии. При лечении онкологических больных широко используется лучевая терапия.

В случае оказания неотложной помощи больному изначально делается обзорная рентгенография

Выделяют такие виды рентгенологического исследования:

• позвоночника и периферических отделов скелета;
• грудной клетки;
• брюшной полости;
• развёрнутое изображение всех зубов с челюстями, прилежащими отделами лицевого скелета;
• проверка проходимости маточных труб с помощью рентгена;
• рентгенологическое исследование молочной железы с невысокой долей излучения;
• рентгеноконтрастное исследование желудка и двенадцатиперстной кишки;
• диагностика желчного пузыря и протоков с применением контраста;
• исследование толстой кишки с ретроградным введением в нее рентгеноконтрастного препарата.

Рентген брюшной полости разделяют на обзорную рентгенографию и процедуру, выполняемую с применением контраста. Для определения патологий в легком широкое применение нашла рентгеноскопия. Рентгенографическое исследование позвоночника, суставов и других частей скелета – является очень популярным методом диагностики.

Неврологи, травматологи и ортопеды не могут поставить своим пациентам точный диагноз, не воспользовавшись таким видом обследования. Показывает рентген грыжу позвоночника, сколиоз, различные микротравмы, нарушения костно-связочного аппарата (патологии здоровой стопы), переломы (лучезапястного сустава) и многое другое.

Подготовка

Большая часть диагностических манипуляций, связанных с использованием рентгеновских лучей, не требует специальной подготовки, но есть и исключения. Если запланировано обследование желудка, кишечника или пояснично-крестцового отдела позвоночника, то за 2–3 дня до рентгенографии требуется придерживаться специальной диеты, которая снижает метеоризм и процессы брожения.

При обследовании ЖКТ требуется накануне диагностики и непосредственно в день обследования сделать очистительные клизмы классическим способом с помощью кружки Эсмарха или очистить кишечник с помощью аптечных слабительных (пероральные препараты или микроклизмы).

При обследовании органов брюшной полости минимум за 3 часа до процедуры нельзя кушать, пить, курить. Прежде чем отправляться на маммографию необходимо посетить гинеколога. Проводить рентгенологическое исследование груди следует в начале менструального цикла после окончания месячных. Если у женщины, которая планирует обследование груди, стоят импланты, то об это необходимо обязательно сообщить рентгенологу.

Проведение

Зайдя в рентген-кабинет он должен снять с себя элементы одежды или украшения, которые содержат металл, а также оставить вне кабинета мобильный телефон. Как правило, пациента просят раздеться до пояса, если обследуется грудная клетка или брюшина. Если же необходимо выполнить рентген конечностей, то пациент может оставаться в одежде. Все части тела, которые не подлежат диагностике, должны быть прикрыты защитным свинцовым фартуком.

Снимки могут выполняться в различных положениях. Но чаще всего пациент стоит или лежит. Если нужна серия снимков под разными углами, то рентгенолог дает пациенту команды о смене положения тела. Если выполняется рентген желудка, то больному понадобится занять положение Тренделенбурга.

Это особенная поза, при которой органы таза находятся немного выше головы. В результате манипуляций получают негативы, на которых видно светлые участки более плотных структур и темные, указывающие на наличие мягких тканей. Расшифровка и анализ каждой области тела выполняется по определенным правилам.

Детям довольно часто делается рентген для выявления дисплазии тазобедренных суставов

Частота проведения

Максимально допустимая эффективная доза радиации – 15 мЗв в год. Как правило, такую порцию облучения получают только люди, которые нуждаются в регулярном рентгенологическом контроле (после тяжёлых травм). Если же в течение года пациент делает только флюорографию, маммографию и рентген у стоматолога, то он может быть совершенно спокойным, поскольку его лучевая нагрузка не превысит и 1,5 мЗв.

Острая лучевая болезнь может возникнуть только в том случае, если человек однократно получит облучение в дозе – 1000 мЗв. Но если это не ликвидатор на атомной электростанции, то чтобы получить такую лучевую нагрузку, пациент в один день должен сделать 25 тысяч флюорографий и тысячу рентгеновских снимков позвоночника. А это нонсенс.

Те же дозы облучения, которые человек получает при стандартных обследования, даже при условии их повышенного количества не способны оказать заметного отрицательного воздействия на организм. Поэтому рентген можно делать настолько часто, насколько того требуют медицинские показания. Однако этот принцип не распространяется на беременных женщин.

Им рентген противопоказан на любом сроке, особенно в первом триместре, когда происходит закладка всех органов и систем у плода. Если же обстоятельства вынуждают сделать женщине рентген во время вынашивания ребенка (серьезные травмы во время ДТП), то стараются использовать максимальные меры защиты для живота и органов малого таза. Во время кормления грудью женщинам разрешается делать как рентген, так и флюорографию.

При этом, по мнению многих специалистов, ей даже не требуется сцеживать молоко. Флюорографию маленьким детям не делают. Эта процедура допустима с 15-летнего возраста. Что касается рентген-диагностики в педиатрии, то к ней прибегают, но учитывают, что дети обладают повышенной радиочувствительностью к ионизирующему излучению (в среднем в 2–3 раза выше чем взрослые), что создает у них высокий риск возникновения как соматических, так и генетических эффектов облучения.

Противопоказания

Рентгеноскопия и рентгенография органов и структур человеческого тела имеет не только множество показаний, но и ряд противопоказаний:

• туберкулез в активной форме;
• эндокринные патологии щитовидной железы;
• общее тяжелое состояние пациента;
• вынашивание ребенка на любом сроке;
• для рентгенографии с применением контраста – период лактации;
• серьезные нарушения в работе сердца и почек;
• внутренние кровотечения;
• индивидуальная непереносимость контрастных препаратов.

Сделать рентген в наше время можно во многих медцентрах. Если рентгенографической или рентгеноскопическое исследование делается на цифровых комплексах, то пациент может рассчитывать на меньшую дозу облучения. Но даже цифровой рентген может считаться безопасным, только в случае не превышения допустимой частоты выполнения процедуры.
