Презентация по теме: «Сечения, разрезы, их виды и применение» Подготовила ученица 9 в класса Лице. Й № 1 Г. Сургут ХМАО - Югра Осипянц Милена Учитель черчения Плотникова Людмила Геннадьевна

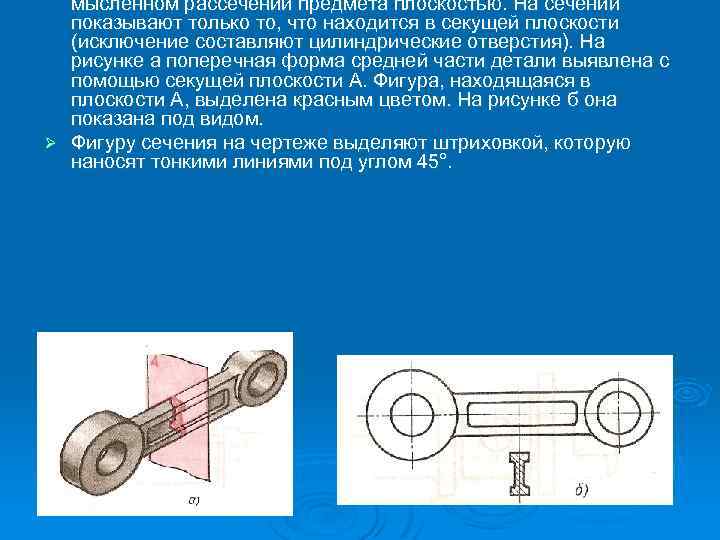

мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости (исключение составляют цилиндрические отверстия). На рисунке а поперечная форма средней части детали выявлена с помощью секущей плоскости А. Фигура, находящаяся в плоскости А, выделена красным цветом. На рисунке б она показана под видом. Ø Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.

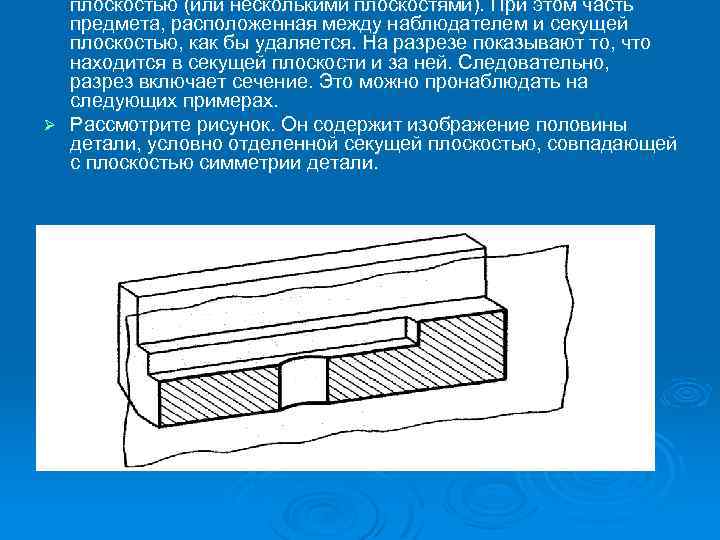

плоскостью (или несколькими плоскостями). При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение. Это можно пронаблюдать на следующих примерах. Ø Рассмотрите рисунок. Он содержит изображение половины детали, условно отделенной секущей плоскостью, совпадающей с плоскостью симметрии детали.

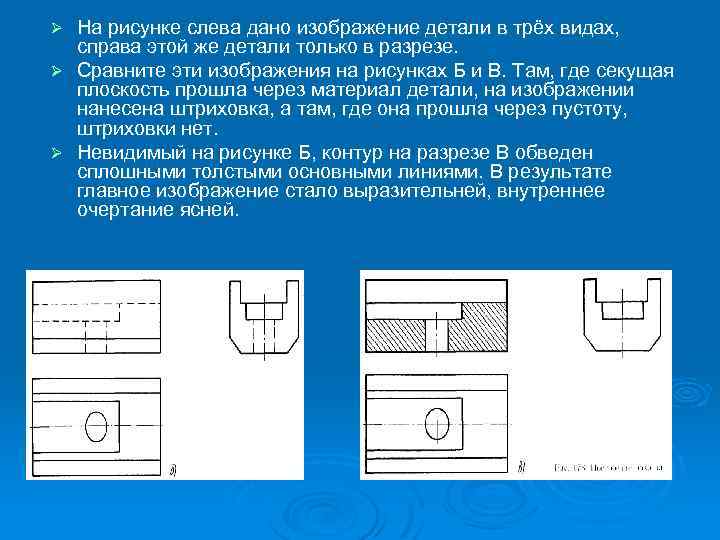

На рисунке слева дано изображение детали в трёх видах, справа этой же детали только в разрезе. Ø Сравните эти изображения на рисунках Б и В. Там, где секущая плоскость прошла через материал детали, на изображении нанесена штриховка, а там, где она прошла через пустоту, штриховки нет. Ø Невидимый на рисунке Б, контур на разрезе В обведен сплошными толстыми основными линиями. В результате главное изображение стало выразительней, внутреннее очертание ясней. Ø

Различие между разрезом и сечением. Ø Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Ø Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

Ø Ø Ø На рисунке снизу слева дано изображение детали в трёх видах, а справа та же деталь, но в разрезе. Обратите внимание, что виды сверху и слева при этом не изменились Сравнивая на этом чертеже виды детали и разрез, заметим следующее: 1 Штриховые линии, которыми на главном виде были изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. 2. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость. 3. Линия, находящаяся на передней, неизображаемой части предмета (контур среза), не показана.

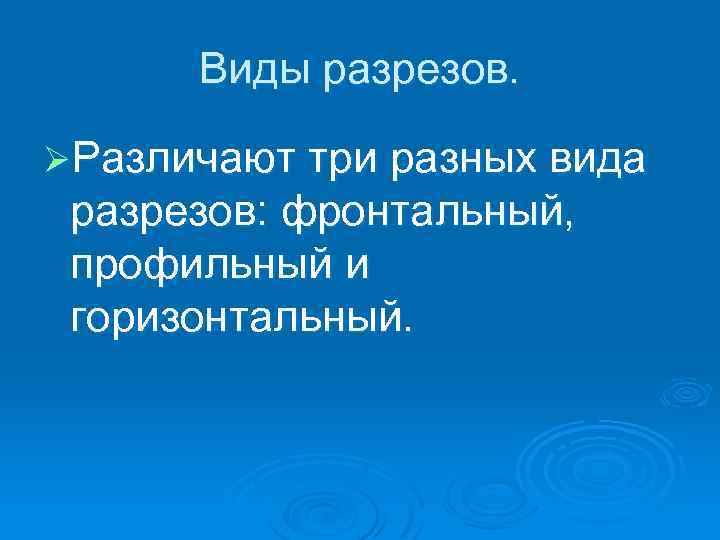

Фронтальный разрез – это вертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций. Ø Пример фронтального разреза даётся справа. Ø

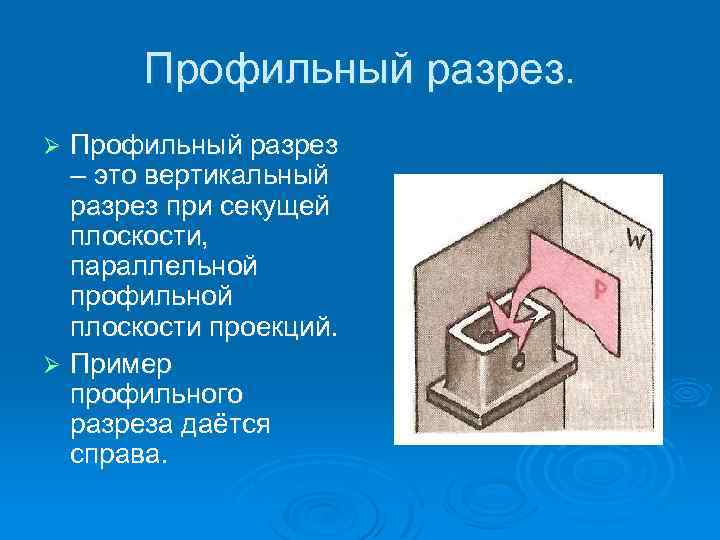

Профильный разрез – это вертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций. Ø Пример профильного разреза даётся справа. Ø

Горизонтальный разрез – это разрез, при котором секущая плоскость горизонтальна. Ø Пример горизонтального разреза даётся справа. Ø

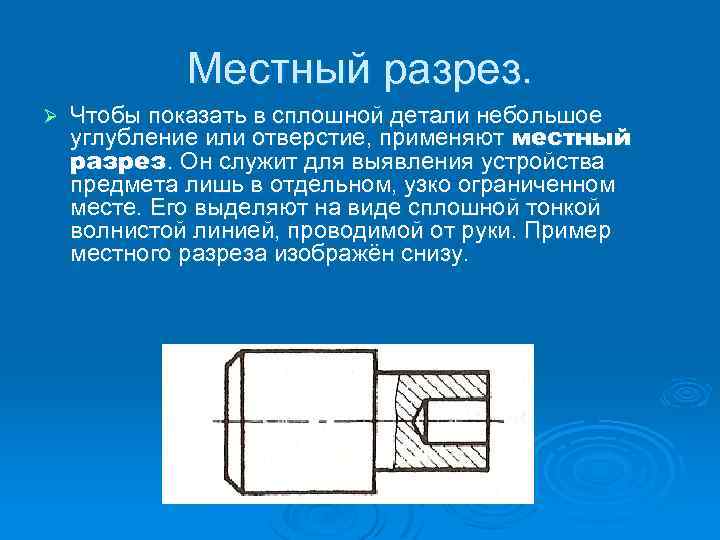

Местный разрез. Ø Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной тонкой волнистой линией, проводимой от руки. Пример местного разреза изображён снизу.

Список литературы Ø Учебник по черчению для 7 – 8 классов общеобразовательных учреждений. А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский. Просвещение, 1997 г. – 222 с. Ø Осипянц Милена 9 в.

На изображение сечения наносят штриховку под углом 45 вправо

или влево, на расстоянии 2-3 мм (2-10 мм).

Разрез втулки Втулка

Разрез втулки Втулка – цилиндрическая или коническая деталь с осевым отверстием.

Правила выполнения разреза

1. Рассекаем деталь секущей плоскостью.

2. Часть детали, расположенной между секущей плоскостью и наблюдателем отбрасываем.

3. Штриховые линии, которыми на главном виде были изображены внутренние очертания заменяем на сплошные основные линии, т.к. они стали видимыми.

4. На сечение, входящее в разрез, наносим штриховку. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

Обозначение разрезов на чертеже

1. Положение секущей плоскости показывают на чертеже разомкнутой линией. Длина штриха 8 – 20 мм, толщина s до 1,5 s.

2. Направления взгляда указывают стрелки, которые наносят на расстоянии 2-3 мм от края штриха.

3. Около каждой стрелки, с внешней стороны, наносят прописные буквы русского алфавита обозначающие разрез. Размер шрифта букв должен быть в два раза больше цифр размерных чисел.

4. Над разрезом выполняется соответствующая надпись, указывающая секущую плоскость. Надпись содержит две буквы, записанные через тире.

Классификация

разрезов

Классификация разрезов

1. В зависимости от числа секущих плоскостей разрезы делятся на:

Простые – если для разреза применяется одна секущая плоскость.

Сложные – если применяется несколько секущих плоскостей (ступенчатый, ломаный).

2. В зависимости от положения секущих плоскостей относительно горизонтальной плоскости проекций разрезы делятся на:

Вертикальные – если секущая плоскость перпендикулярна горизонтальной плоскости проекций (фронтальный, профильный)

Горизонтальные – если секущая плоскость параллельна горизонтальной плоскости проекций

Наклонные – если секущая плоскость имеет наклон к горизонтальной плоскости проекций, отличный от прямого

3. Полные и местные

Местные - разрез, служащий для выяснения внутреннего устройства предмета лишь в отдельном, ограниченном месте

Классификация разрезов

Горизонтальный разрез располагают в проекционной связи, на месте вида сверху

Сечение-это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости (исключение составляют цилиндрические отверстия). На рисунке а поперечная форма средней части детали выявлена с помощью секущей плоскости А. Фигура, находящаяся в плоскости А, выделена красным цветом. На рисунке б она показана под видом. Сечение-это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости (исключение составляют цилиндрические отверстия). На рисунке а поперечная форма средней части детали выявлена с помощью секущей плоскости А. Фигура, находящаяся в плоскости А, выделена красным цветом. На рисунке б она показана под видом. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.

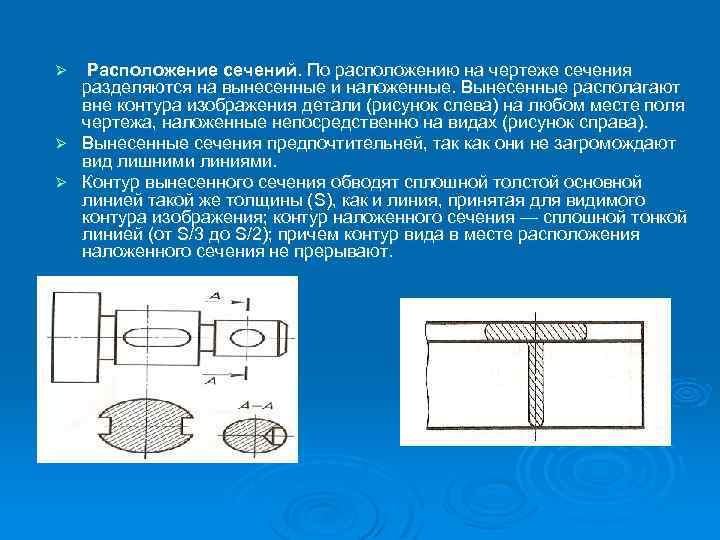

Расположение сечений. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали (рисунок слева) на любом месте поля чертежа, наложенные непосредственно на видах (рисунок справа). Расположение сечений. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали (рисунок слева) на любом месте поля чертежа, наложенные непосредственно на видах (рисунок справа). Вынесенные сечения предпочтительней, так как они не загромождают вид лишними линиями. Вынесенные сечения предпочтительней, так как они не загромождают вид лишними линиями. Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины (S), как и линия, принятая для видимого контура изображения; контур наложенного сечения сплошной тонкой линией (от S/3 до S/2); причем контур вида в месте расположения наложенного сечения не прерывают. Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины (S), как и линия, принятая для видимого контура изображения; контур наложенного сечения сплошной тонкой линией (от S/3 до S/2); причем контур вида в месте расположения наложенного сечения не прерывают.

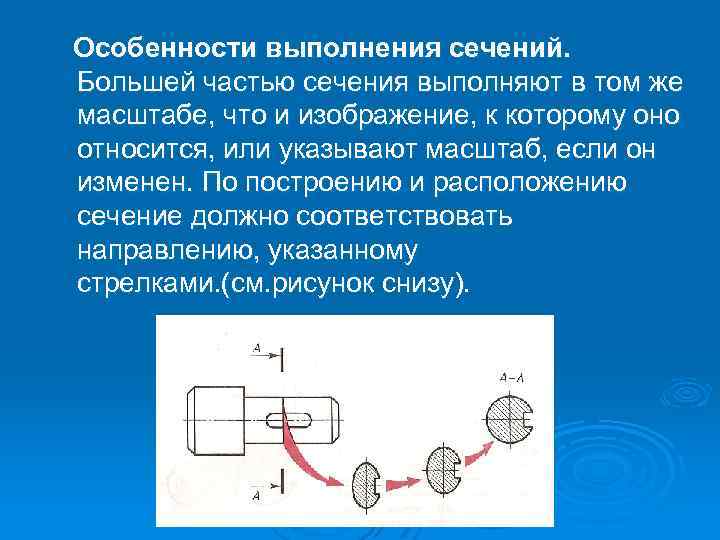

Особенности выполнения сечений. Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками.(см.рисунок снизу). Особенности выполнения сечений. Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками.(см.рисунок снизу).

Разрез это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение. Это можно пронаблюдать на следующих примерах. Разрез это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение. Это можно пронаблюдать на следующих примерах. Рассмотрите рисунок. Он содержит изображение половины детали, условно отделенной секущей плоскостью, совпадающей с плоскостью симметрии детали. Рассмотрите рисунок. Он содержит изображение половины детали, условно отделенной секущей плоскостью, совпадающей с плоскостью симметрии детали.

На рисунке слева дано изображение детали в трёх видах, справа этой же детали только в разрезе. На рисунке слева дано изображение детали в трёх видах, справа этой же детали только в разрезе. Сравните эти изображения на рисунках Б и В. Там, где секущая плоскость прошла через материал детали, на изображении нанесена штриховка, а там, где она прошла через пустоту, штриховки нет. Сравните эти изображения на рисунках Б и В. Там, где секущая плоскость прошла через материал детали, на изображении нанесена штриховка, а там, где она прошла через пустоту, штриховки нет. Невидимый на рисунке Б, контур на разрезе В обведен сплошными толстыми основными линиями. В результате главное изображение стало выразительней, внутреннее очертание ясней. Невидимый на рисунке Б, контур на разрезе В обведен сплошными толстыми основными линиями. В результате главное изображение стало выразительней, внутреннее очертание ясней.

Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> " title="Различие между разрезом и сечением. Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> " class="link_thumb"> 7 Различие между разрезом и сечением. Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> "> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней."> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> " title="Различие между разрезом и сечением. Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> "> title="Различие между разрезом и сечением. Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> Между разрезом и сечением есть различие. Его вы увидите, сравнивая изображения I и II на рисунке справа -> ">

На рисунке снизу слева дано изображение детали в трёх видах, а справа та же деталь, но в разрезе. Обратите внимание, что виды сверху и слева при этом не изменились На рисунке снизу слева дано изображение детали в трёх видах, а справа та же деталь, но в разрезе. Обратите внимание, что виды сверху и слева при этом не изменились Сравнивая на этом чертеже виды детали и разрез, заметим следующее: Сравнивая на этом чертеже виды детали и разрез, заметим следующее: 1Штриховые линии, которыми на главном виде были изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. 1Штриховые линии, которыми на главном виде были изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. 2. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость. 2. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость. 3. Линия, находящаяся на передней, неизображаемой части предмета (контур среза), не показана. 3. Линия, находящаяся на передней, неизображаемой части предмета (контур среза), не показана.

Фронтальный разрез. Фронтальный разрез – это вертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций. Фронтальный разрез – это вертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций. Пример фронтального разреза даётся справа. Пример фронтального разреза даётся справа.

Профильный разрез. Профильный разрез – это вертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций. Профильный разрез – это вертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций. Пример профильного разреза даётся справа. Пример профильного разреза даётся справа.

Горизонтальный разрез. Горизонтальный разрез – это разрез, при котором секущая плоскость горизонтальна. Горизонтальный разрез – это разрез, при котором секущая плоскость горизонтальна. Пример горизонтального разреза даётся справа. Пример горизонтального разреза даётся справа.

Обозначение разрезов. На одном чертеже может быть несколько разрезов. Но каждый из них должен быть целесообразным. Разрезы обычно располагают в проекционной связи: фронтальный на месте главного вида, профильный на месте вида слева, а горизонтальный на месте вида сверху. На одном чертеже может быть несколько разрезов. Но каждый из них должен быть целесообразным. Разрезы обычно располагают в проекционной связи: фронтальный на месте главного вида, профильный на месте вида слева, а горизонтальный на месте вида сверху. Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях разрезы обозначают так же, как сечения, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире. Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают. В остальных случаях разрезы обозначают так же, как сечения, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

Местный разрез. Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной тонкой волнистой линией, проводимой от руки. Пример местного разреза изображён снизу. Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной тонкой волнистой линией, проводимой от руки. Пример местного разреза изображён снизу.

Список литературы Учебник по черчению для 7 – 8 классов общеобразовательных учреждений. А.Д.Ботвинников, В.Н.Виноградов, И.С.Вышнепольский. Просвещение, 1997 г.–222 с. Учебник по черчению для 7 – 8 классов общеобразовательных учреждений. А.Д.Ботвинников, В.Н.Виноградов, И.С.Вышнепольский. Просвещение, 1997 г.–222 с..

Слайд 2

Определение

Сечение – это изображение фигуры, получившейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится непосредственно в секущей плоскости.

Слайд 3

Нанесение штриховки

Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.

Слайд 4

Правила выполнений сечений

Сечения на чертежах разделяют на вынесенные и наложенные.
Вынесенные располагают вне контура изображения делали (рис.170) на любом месте поля чертежа,
наложенные – непосредственно на видах (рис.171).
Вынесенные сечения предпочтительней, т.к. они не загромождают вид лишними линиями. Контур таких сечений выполняют сплошной линией.

Слайд 5

Обозначение сечений

Если сечение вынесенное, то проводят разомкнутую линию, два утолщённых штриха.
Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешних сторон стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу.
Наложенные сечения не обозначают, если оно симметрично, если же фигура имеет несимметричную форму, то не чертежах указывают только направление взгляда стрелками без букв.

Слайд 6

Особенности выполнения сечений

Сечения выполняют в том же масштабе, что и изображение, к которому оно относится.
Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической, сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью
